Z čoho je vyrobená skrutka v tvare U

Pokyny pre nákup U-skrutiek

Skrutky môžu byť vyrobené s prispôsobenými skrutkami v tvare U vyrobenými z ocele s priemerom 1/2 palca a väčším. Preto, pokiaľ je potrebný priemer U-skrutky 1/2 palca alebo viac, môžeme ich vyrobiť v rámci možností ohýbacieho zariadenia a samotnej ocele. Aby ste lepšie porozumeli tomu, čo sa dá vyrobiť, budete musieť rozumieť spôsobu, akým vyrábame U-skrutky.

Štvorcová vs okrúhla ohnutá U-skrutka

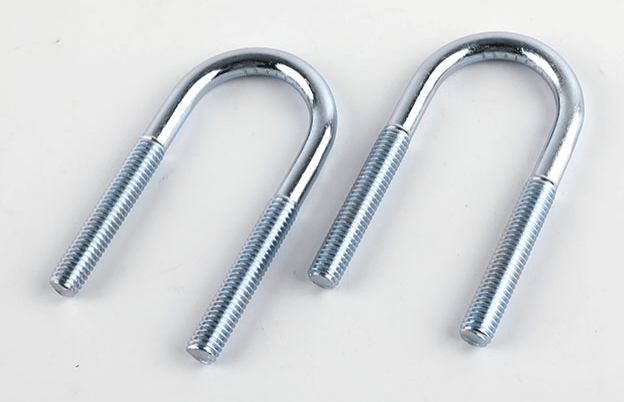

Skrutka v tvare U s okrúhlym ohybom
Existujú dva typy skrutiek v tvare U, a to okrúhle zahnuté skrutky v tvare U a štvorcové ohnuté skrutky v tvare U. Tvar okrúhle ohnutej skrutky v tvare U je podobný písmenu "U" a zvyčajne sa používa na upevnenie niečoho na okrúhlu tyč alebo rúrku. Aby sme vyrobili skrutku v tvare U s okrúhlym kolenom, najprv odrežeme časť oceľovej kruhovej tyče na vhodnú dĺžku a potom ohneme tento kus ocele okolo čapu s rovnakým priemerom ako má finálna U-skrutka. Napríklad, ak potrebujete okrúhlu U-skrutku, ktorú je možné namontovať na tyč s priemerom 3 palce, môžeme ju ohnúť na čap s priemerom 3 palce. Nižšie si môžete pozrieť krátke video o tejto operácii:

Štvorcová zakrivená U-skrutka
Ďalším typom U-skrutky je štvorcovo zakrivená U-skrutka. Aplikácie sa môžu líšiť, ale tento typ U-skrutiek zvyčajne obklopuje všeobecne štvorcový alebo obdĺžnikový tvar, ako je štvorcový drevený nosník alebo štvorcová oceľová rúrka. Výroba tohto typu u-skrutiek je zložitejšia a vyžaduje si ďalšie úvahy. Predtým, ako začneme vyrábať tento typ U-skrutiek, potrebujeme vedieť nejaké ďalšie informácie. Keďže U-svorník bude vyrobený z okrúhlej výstuže a bude sa ohýbať okolo okrúhleho čapu, samotné koleno bude mať okrúhly profil. V mnohých architektonických aplikáciách to nie je problém. V určitých presných aplikáciách, ako je použitie určitých automobilov alebo prívesov, sa však môže vyžadovať, aby U-skrutky mali v lakte skutočný, ostrý a pravý uhol. V tomto prípade možno nebudeme schopní vyrobiť požadované U-skrutky.

Štvorcová vs okrúhla ohnutá U-skrutka

Určite polomer ohybu
Keď zistíte, že polomer ohybu je pre vašu aplikáciu prijateľný, ďalšia vec, ktorú musíte zvážiť, je vzťah medzi priemerom U-skrutky a polomerom ohybu. Pre štvorcové ohýbané U-skrutky platí všeobecné pravidlo, že polomer ohybu musí byť aspoň dvojnásobkom priemeru ohýbaného materiálu. Napríklad, ak je U-skrutka štvorcového kolena vyrobená z 1/2-palcového materiálu, polomer každého kolena musí byť aspoň 1 palec. V niektorých prípadoch je možné vykonať ostrejšie ohýbanie pomocou operácií ohýbania za tepla, čo si vyžaduje dodatočnú prácu.

Ďalšie úvahy
Ďalším aspektom výroby U-skrutiek, ktorý je potrebné zvážiť, je, že množstvo závitu na každej nohe súvisí s dĺžkou týchto nožičiek. Dĺžka závitu bude závisieť od priemeru materiálu, typu použitej ocele (nízkouhlíková oceľ alebo oceľ s vysokou pevnosťou) a funkcie polomeru ohybu. Vo všeobecnosti sú skrutky v tvare U rozdelené do dvoch kategórií:

U-skrutky vyrobené z mäkkej ocele s priemerom 1 palec alebo menej
U-skrutka je vyrobená z nízkouhlíkovej ocele s priemerom 1-1/8 palca a viac, alebo z vysokopevnostnej ocele akéhokoľvek priemeru.
Pre skupinu 1 platí všeobecné pravidlo, že závit by sa nemal začať, kým polomer ohybu nie je aspoň 1 palec. V prípade skupiny 2 platí pravidlo, že závit by sa nemal začínať, kým nie je aspoň 1 palec nad uhlom ohybu (polomer je dvojnásobok polomeru). Dôvodom týchto obmedzení je, že počas výrobného procesu môžu závity, ktoré sa rozprestierajú ďalej pozdĺž pätiek skrutiek v tvare písmena U, preniknúť do oceľovej oblasti, ktorá sa ohýba, a potom môžu byť rozdrvené ohýbacím valcom. Pamätajte, že vzdialenosť 1 palec za polomerom alebo priemerom je najmenšia. Čím ďalej, tým lepšie.

Vôľa závitu U-skrutky

Posledná položka, ktorá môže byť niekedy zvažovaná, je špecifikácia ASTM na výrobu vašich U-skrutiek. Ak sú vaše U-skrutky vyrobené z kalenej a temperovanej vysokopevnostnej ocele, možno budete musieť materiál pred ohnutím zahriať, aby ste získali požadovaný tvar. V tomto prípade musí byť materiál odoslaný do spoločnosti na tepelné spracovanie kovov na tepelné spracovanie, aby sa obnovili vysokopevnostné vlastnosti niektorých ocelí, ktoré boli zahriate počas výrobného procesu. Tým sa zvýši čas a náklady na výrobu zákazky.
